1.产品概述

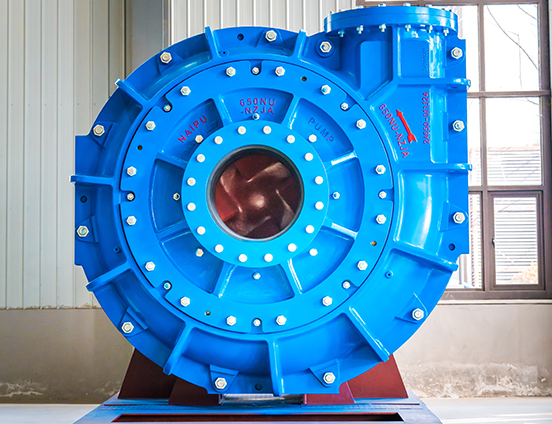

NZJAH系列渣浆泵为通用式重型渣浆泵，属于卧式离心泵一种。结构上采用卧式双壳体，其中内层壳体为过流易损件，需周期性更换，可选用高铬金属或橡胶材质。产品相对结构简单，运行可靠，过流件寿命长，特别适用于中高浓度矿浆输送。

NZJA系列渣浆泵为在NZJAH系列渣浆泵基础上优化改型后的重型渣浆泵，主要对NZJAH系列渣浆泵护套进行了优化设计，进一步增强护套及前后护板的使用寿命，内衬过流件只能采用橡胶材质，在重磨损的工况条件下，内衬过流件耐磨性能优于NZJAH系列渣浆泵。

2.产品特点

1) 叶轮通常采用5叶片设计，叶轮及其他过流件部件采用重磨损设计，过流件的使用寿命长；

2) 过流件可根据工况条件，采用高铬及橡胶材质搭配使用，灵活多样；

3) 采用卧式双壳体设计，现场安装维护相对更加方便，

4) 轴承组件采用重载轴承设计，采用脂润滑，不需要外接油站，只需定期维护加脂即可，轴承组件可选配加装测温元件，方便现场自动化控制；

5) 轴封形式多样，可选用填料密封，副叶轮密封及机械密封三种，三种密封可相互替代更换而不需要更换其他部件；

6) 叶轮及护板之间的间隙设计有可调组件，在日常停机维护中可方便地进行间隙调整；

7) 泵与电机之间的连接方式根据工况及现场条件，可采用皮带、联轴器、减速机等方式；

8) 该系列渣浆泵可多级串联使用，以满足高扬程工位的需求；

9) 泵出口方向可按八个角度选装安装，以适应现场管路安装。

3.适用范围

1) 该系列渣浆泵为通用性重型渣浆泵，可适用于有色、黑色等金属矿山磨矿、选矿流程中各类矿浆输送，适用范围广泛；

2) 推荐使用的单级扬程低于60m，最大输送扬程可达到80m；

3) 推荐适用重量浓度为60%，跨越60%矿浆需要评估及相关流变试验；

4) 当选用橡胶材质过流件时，输送矿浆温度推荐不跨越70℃，当采用橡胶材质叶轮时，最大外圆线速度不跨越28m/s；

5) 橡胶渣浆泵耐压值不跨越1.4Mpa，金属泵耐压值不跨越2.1Mpa。

4.规格及流量范围

下表为NZJA/AH系列渣浆泵在对应转速下的最佳效率点，在实际运用，可以通过调节渣浆泵的转速来调整各口径泵的工作范围，如涉及到选型还请。
